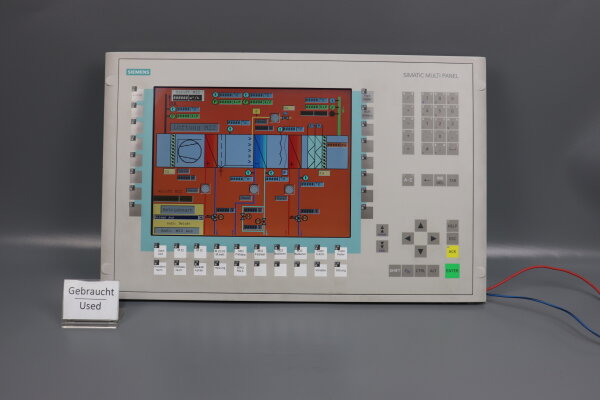

SIMATIC Multi Panel MP 370 12" Farb-TFT-Display, Tasten Windows CE 3.0 projektierbar
| Ausführung des Displays |
TFT, 256 Farben |
| Bildschirmdiagonale |
12,1 in |
| Auflösung (Pixel) |
| horizontale Bildauflösung |
800 Pixel |
| vertikale Bildauflösung |
600 Pixel |
| Hintergrundbeleuchtung |
| MTBF Hintergrundbeleuchtung (bei 25 °C) |
50 000 h |
| Bedienelemente |
| Bedienelemente |
Folientastatur |
| Tastatur |
| Folientastatur |
Ja |
| — frei beschriftbare Folientasten |
Ja |
| Funktionstasten |
|
| — Anzahl Funktionstasten |
36 |
| — Anzahl Funktionstasten mit LEDs |
36 |
| Systemtasten |
|
| — Anzahl Systemtasten |
38 |
| numerische Tastatur |
Ja |
| alphanumerische Tastatur |
Ja |
| hexadezimale Tastatur |
Ja |
| Mehrtastenbedienung |
Ja |
| — Anzahl Mehrtastenbedienung |
36 |
| Touchbedienung |
| Ausführung als Touch-Screen |
Nein |
| Anschlussart |
| Anschlussart für Maus/Tastatur/Barcodeleser |
USB / USB / USB |
| spezielle Bedienelemente |
| Leuchtdrucktaster |
Ja |
| Aufbauart/Montage |
| Einbaulage |
senkrecht |
| maximal zulässiger Neigungswinkel ohne Fremdbelüftung |
35° |
| Versorgungsspannung |
| Spannungsart der Versorgungsspannung |
DC |
| USV anschließbar |
Ja |
| Eingangsstrom |
| Stromaufnahme (Nennwert) |
1,15 A |
| Einschaltstromstoß I²t |
0,5 A²·s |
| Leistung |
| aufgenommene Wirkleistung, typ. |
28 W |
| Prozessor |
| Prozessortyp |
MIPS |
| Speicher |
| Art des Speichers |
Flash / RAM |
| nutzbarer Speicher für Anwenderdaten |
7 168 kbyte |
| Batterie |
| Pufferbatterie |
| Schnittstellen |
| Schnittstellen/Bustyp |
1x TTY, 2x RS 232, 1x RS 422, 1x RS 485, 1x Ethernet (RJ45) (max. 12 Mbit/s) |
| USB-Schnittstelle |
Ja; 1x USB |
| PC-Card-Slot |
1x PC-Card-Slot |
| CF-Card-Slot |
1x CF-Card-Slot |
| Schutzart und Schutzklasse |
| IP (frontseitig) |
IP65 |
| IP (rückseitig) |
IP20 |
| Normen, Zulassungen, Zertifikate |
| Eignungsnachweis |
CE, FM Class I Div. 2, cULus, EX-Zone 2/22 |
| Umgebungsbedingungen |
| Umgebungstemperatur im Betrieb |
| min. |
0 °C |
| max. |
50 °C |
| Umgebungstemperatur bei Lagerung/Transport |
| min. |
-20 °C |
| max. |
60 °C |
| Relative Luftfeuchte |
| Betrieb, max. |
85 % |
| Betriebssysteme |
| vorinstalliertes Betriebssystem |
Windows CE |
| Projektierung |
| Projektierungs-Software |
| Projektierungstool |
ProTool ab Version 5.2 SP 3 oder WinCC flexible Standard ab Version 2004 (separat zu beziehen) |
| Sprachen |
| Onlinesprachen |
| Anzahl der Online/Runtime-Sprachen |
5 |
| Projektsprachen |
| Sprachen pro Projekt |
32 |
| Funktionalität unter WinCC (TIA Portal) |
| Bibliotheken |
Ja |
| Visual Basic Scripts |
|
| Debugging im Simulator |
Nein |
| Aufgabenplaner |
Ja |
| Hilfesystem |
Ja |
| Anzahl Zeichen pro Infotext |
70 |
| ? Anzahl ToolTips |
0 |
| Meldesystem |
| Peripherie/Optionen |
| Peripherie |
Drucker, Barcodeleser |
| SIMATIC HMI MM-Speicherkarte: Multi Media Card |
Nein |
| SIMATIC HMI SD-Speicherkarte: Secure Digital Memory Card |
Nein |
| USB-Speicher |
Nein |
| Maße |
| Breite der Gehäusefront |
483 mm |
| Höhe der Gehäusefront |
310 mm |
| Einbautiefe |
59 mm |
| Gewichte |
| Gewicht (ohne Verpackung) |
5,1 kg |
| Versandgewicht: |
8,00 kg
|
| Artikelgewicht: |
6,50 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
62,00 × 40,00 × 18,00 cm |
| Zustand / Condition: |
Ungebraucht in OVP / Unused in box |
