| Anzahl der Ein- und Ausgänge |
Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1 |
| Messbereich |
| -1...0 bar |
-1000...0 mbar |
-14,5...0 psi |
-29,5...0 inHg |
-100...0 kPa |
|
| Prozessanschluss |
Gewindeanschluss G 1/4 Innengewinde M6 I |
Einsatzbereich
| Besondere Eigenschaft |
Vergoldete Kontakte |
| Messelement |
keramisch-kapazitive Druckmesszelle |
| Applikation |
für den industriellen Einsatz |
| Medien |
Flüssige und gasförmige Medien |
| Mediumtemperatur [°C] |
-25...80 |
| Min. Berstdruck |
| 50000 mbar |
725 psi |
1450 inHg |
5000 kPa |
|
| Druckfestigkeit |
| 20000 mbar |
290 psi |
590 inHg |
2000 kPa |
|
| Vakuumfestigkeit [mbar] |
-1000 |
| Druckart |
Relativdruck; Vakuum |
Elektrische Daten
| Betriebsspannung [V] |
18...30 DC; (nach SELV/PELV) |
| Stromaufnahme [mA] |
< 35 |
| Min. Isolationswiderstand [MΩ] |
100; (500 V DC) |
| Schutzklasse |
III |
| Verpolungsschutz |
ja |
| Bereitschaftsverzögerungszeit [s] |
0,3 |
| Watchdog integriert |
ja |
Ein-/Ausgänge
| Anzahl der Ein- und Ausgänge |
Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1 |
Ausgänge
| Gesamtzahl Ausgänge |
2 |
| Ausgangssignal |
Schaltsignal; Analogsignal; IO-Link; (konfigurierbar) |
| Elektrische Ausführung |
PNP |
| Anzahl der digitalen Ausgänge |
1 |
| Ausgangsfunktion |
Schließer / Öffner; (parametrierbar) |
| Max. Spannungsabfall Schaltausgang DC [V] |
2,5 |
| Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] |
150; (200 (...60 °C) 250 (...40 °C)) |
| Schaltfrequenz DC [Hz] |
< 170 |
| Anzahl der analogen Ausgänge |
1 |
| Analogausgang Strom [mA] |
4...20 |
| Max. Bürde [Ω] |
500 |
| Analogausgang Spannung [V] |
0...10 |
| Min. Lastwiderstand [Ω] |
2000 |
| Kurzschlussschutz |
ja |
| Ausführung Kurzschlussschutz |
getaktet |
| Überlastfest |
ja |
Mess-/Einstellbereich
| Messbereich |
| -1...0 bar |
-1000...0 mbar |
-14,5...0 psi |
-29,5...0 inHg |
-100...0 kPa |
|
Factory setting / CMPT = 2
| Schaltpunkt SP |
| -990...0 mbar |
-14,4...0 psi |
-29,3...0 inHg |
-99...0 kPa |
|
| Rückschaltpunkt rP |
| -995...-5 mbar |
-14,45...-0,05 psi |
-29,4...-0,1 inHg |
-99,5...-0,5 kPa |
|
| Min. Abstand zwischen SP und rP |
| 5 mbar |
0,1 psi |
0,2 inHg |
0,5 kPa |
|
| In Schritten von |
| 5 mbar |
0,05 psi |
0,1 inHg |
0,5 kPa |
|
Status_B High Resolution / CMPT = 3
| Schaltpunkt SP |
| -992...0 mbar |
-14,38...0 psi |
-29,3...0 inHg |
-99,2...0 kPa |
|
| Rückschaltpunkt rP |
| -997...-5 mbar |
-14,45...-0,07 psi |
-29,4...-0,1 inHg |
-99,7...-0,5 kPa |
|
| Min. Abstand zwischen SP und rP |
| 5 mbar |
0,08 psi |
0,2 inHg |
0,5 kPa |
|
| In Schritten von |
| 1 mbar |
0,01 psi |
0,1 inHg |
0,1 kPa |
|
Genauigkeit / Abweichungen
| Schaltpunktgenauigkeit [% der Spanne] |
< ± 0,5 |
| Wiederholgenauigkeit [% der Spanne] |
< ± 0,1; (bei Temperaturschwankungen < 10 K) |
| Kennlinienabweichung [% der Spanne] |
< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung) |
| Hystereseabweichung [% der Spanne] |
< ± 0,25 |
| Langzeitstabilität [% der Spanne] |
< ± 0,05; (pro 6 Monate) |
| Temperaturkoeffizient Nullpunkt [% der Spanne / 10 K] |
< ± 0,2; (-0...80 °C) |
| Temperaturkoeffizient Spanne [% der Spanne / 10 K] |
< ± 0,2; (-0...80 °C) |
Reaktionszeiten
| Ansprechzeit [ms] |
< 3 |
| Einstellbare Verzögerungszeit dS, dr [s] |
0...50 |
| Dämpfung Prozesswert dAP [s] |
0...4 |
| Dämpfung Analogausgang dAA [s] |
0...4 |
| Max. Anstiegszeit Analogausgang [ms] |
3 |
Software / Programmierung
| Parametriermöglichkeiten |
Hysterese / Fenster; Schließer / Öffner; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit; Strom-/Spannungsausgang |
Schnittstellen
| Kommunikationsschnittstelle |
IO-Link |
| Übertragungstyp |
COM2 (38,4 kBaud) |
| IO-Link Revision |
1.1 |
| SDCI-Norm |
IEC 61131-9 |
| SIO-Mode |
ja |
| Benötigte Masterportklasse |
A |
| Prozessdaten analog |
1 |
| Prozessdaten binär |
1 |
| Unterstützte DeviceIDs |
| Betriebsart |
DeviceID |
| Factory setting / CMPT = 2 |
434 |
| Status_B High Resolution / CMPT = 3 |
619 |
|
| Hinweis |
| Weitere Informationen entnehmen Sie der IODD-PDF-Datei unter "Downloads" |
|
Factory setting / CMPT = 2
| Profile |
Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| Min. Prozesszykluszeit [ms] |
2,3 |
| IO-Link-Auflösung Druck [mbar] |
1 |
| IO-Link-Auflösung Druck [MPa] |
0,001 |
| IO-Link Prozessdaten (zyklisch) |
| Funktion |
Bitlänge |
| Druck |
14 |
| Binäre Schaltinformationen |
1 |
|
| IO-Link Funktionen (azyklisch) |
Anwendungsspezifische Markierung |
Status_B High Resolution / CMPT = 3
| Profile |
Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) |
| Min. Prozesszykluszeit [ms] |
3 |
| IO-Link-Auflösung Druck [mbar] |
0,5 |
| IO-Link-Auflösung Druck [MPa] |
0,0005 |
| IO-Link Prozessdaten (zyklisch) |
| Funktion |
Bitlänge |
| Druck |
16 |
| Gerätestatus |
4 |
| Binäre Schaltinformationen |
1 |
|
| IO-Link Funktionen (azyklisch) |
Anwendungsspezifische Markierung |
Umgebungsbedingungen
| Umgebungstemperatur [°C] |
-25...80 |
| Lagertemperatur [°C] |
-40...100 |
| Schutzart |
IP 65; IP 67 |
Zulassungen / Prüfungen
| EMV |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| Schockfestigkeit |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
| Vibrationsfestigkeit |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
| MTTF [Jahre] |
226 |
| UL-Zulassung |
|
| Druckgeräterichtlinie |
Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage |
Mechanische Daten
| Gewicht [g] |
234,5 |
| Werkstoffe |
1.4404 (Edelstahl / 316L); PBT+PC-GF30; PBT-GF20; PC |
| Werkstoffe in Kontakt mit dem Medium |
1.4404 (Edelstahl / 316L); Al2O3 (Keramik); FKM |
| Min. Druckzyklen |
100 Millionen |
| Anzugsdrehmoment [Nm] |
25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung) |
| Prozessanschluss |
Gewindeanschluss G 1/4 Innengewinde M6 I |
| Drosselelement vorhanden |
nein (nachrüstbar) |
Anzeigen / Bedienelemente
| Anzeige |
| Anzeigeeinheit |
4 x LED, grün (mbar, psi, kPa, inHg) |
| Schaltzustand |
1 x LED, gelb |
| Messwerte |
alphanumerische Anzeige, rot / grün 4-stellig |
|
Bemerkungen
| Verpackungseinheit |
1 Stück |
Elektrischer Anschluss
| Anschluss |
Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet |
| Versandgewicht: |
0,40 kg
|
| Artikelgewicht: |
0,20 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
16,00 × 14,00 × 14,00 cm |

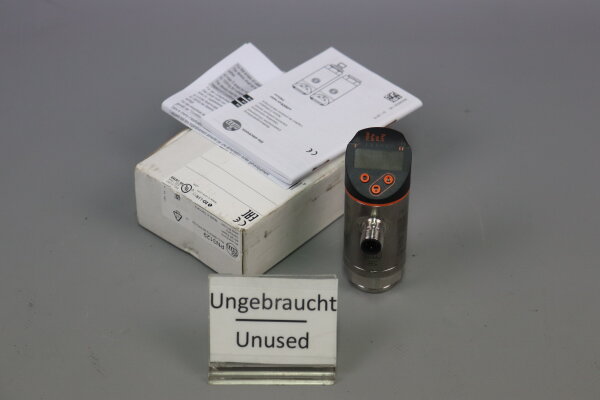

| Zustand / Condition: |
Ungebraucht in OVP / Unused in box |
