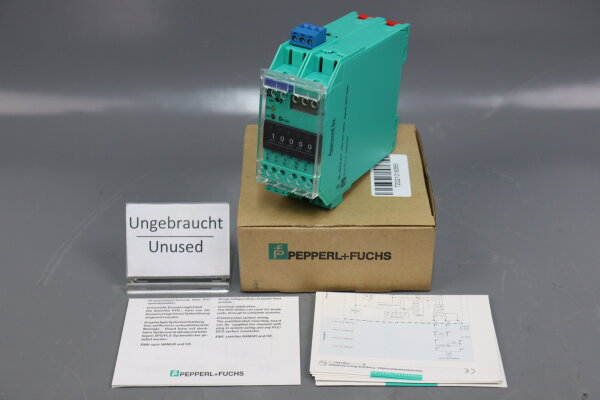

Pepperl+Fuchs Schaltverstärker KFD2-FSU-Ex1.D Zeitrelais 24VDC 33923 Unused OVP

Pepperl+Fuchs Schaltverstärker KFD2-FSU-Ex1.D Zeitrelais 24VDC 33923 Unused OVP

Artikelnummer: T2021018365
Kategorie: Elektromaterial
Hersteller: Pepperl+Fuchs

Artikel zurzeit vergriffen

Artikel vergriffen

Beschreibung
Benachrichtigen, wenn verfügbar

Versorgung
Signaltyp		Binäreingang
Anschluss		Power Rail oder Klemmen 23+, 24-
Bemessungsspannung		20 ... 30 V DC
Bemessungsstrom		ca. 100 mA
Leistungsaufnahme		1,8 W
Eingang
Anschlussseite		Feldseite
Anschluss		Eingang I: Klemmen 1+, 3- ; Eingang II: Klemmen 13+, 14-
Eingang I		nach EN 60947-5-6 (NAMUR), elektrische Daten siehe Handbuch
	Leerlaufspannung/Kurzschlussstrom	8,2 V / 10 mA
	Schaltpunkt/Schalthysterese	1,2 ... 2,1 mA / ca. 0,2 mA
	Pulsdauer	min. 75 µs / 1 ms siehe Bedienungsanleitung; maximale Eingangsfrequenz beachten
	Eingangsfrequenz	0 ... 80 Hz , Impulsteiler 0 ... 1 kHz
	Leitungsfehlerüberwachung	Bruch I ≤ 0,15 mA; Kurzschluss I > 6,5 mA
Eingang II		Rücksetzen
	Aktiv/Passiv	I > 4 mA/I < 1,5 mA
	Leerlaufspannung/Kurzschlussstrom	18 V / 5 mA
	Pulsdauer	min. 10 ms
Ausgang
Anschlussseite		Steuerungsseite
Anschluss		Ausgang I: Klemmen 10, 11, 12 ; Ausgang II: Klemmen 19+, 20-
Ausgang I		Signal , Relaisausgang
	Kontaktbelastung	253 V AC/ 2 A / cos φ ≥ 0,7 ; 40 V DC/ 2 A
	Mechanische Lebensdauer	5 x 10⁷ Schaltspiele
	Anzugs-/Abfallverzögerung	ca. 20 ms / ca. 20 ms
Ausgang II		Signal , Elektronik, potenzialfrei
	Kontaktbelastung	40 V / 50 mA
	Anzugs-/Abfallverzögerung	nach steigender Eingangsflanke 3 ms ; nach fallender Eingangsflanke 2 ms
	Signalpegel	1-Signal: (L+) -2,5 V (50 mA, kurzschluss-/überlastfest) 0-Signal: gesperrter Ausgang (Reststrom ≤ 10 µA)
Übertragungseigenschaften
Eingang I
	Auflösung	< 0,1 % des eingestellten Wertes, min. 10 ms
	Genauigkeit	2 ms
	Einfluss der Umgebungstemperatur	0,003 %/K (50 ppm)
Galvanische Trennung
Eingang I/übrige Kreise		verstärkte Isolierung nach IEC/EN 61010-1, Bemessungsisolationsspannung 300 V_eff
Ausgang I/Versorgung und Rücksetzen		verstärkte Isolierung nach IEC/EN 61010-1, Bemessungsisolationsspannung 300 V_eff
Ausgang I, II gegeneinander		verstärkte Isolierung nach IEC/EN 61010-1, Bemessungsisolationsspannung 300 V_eff
Ausgang II/Versorgung und Sammelfehler		Basisisolierung nach IEC/EN 61010-1, Bemessungsisolationsspannung 50 V_eff
Ausgang II/Rücksetzen		Basisisolierung nach IEC/EN 61010-1, Bemessungsisolationsspannung 50 V_eff
Rücksetzen/Versorgung und Sammelfehler		Funktionsisolierung nach IEC 62103, Bemessungsisolationsspannung 50 V_eff
Anzeigen/Einstellungen
Anzeigeelemente		LEDs , Display
Bedienelemente		Bedienfeld
Konfiguration		über Bedientasten
Beschriftung		Platz für Beschriftung auf der Frontseite

Versandgewicht:	0,50 kg
Artikelgewicht:	0,30 kg
Abmessungen ( Länge × Breite × Höhe ):	15,00 × 13,00 × 13,00 cm
Zustand / Condition:	Ungebraucht in OVP / Unused in box

Angaben zur Produktsicherheit

Herstellerinformationen:

Pepperl+Fuchs SE
Lilienthalstraße 200
Baden-Württemberg
Mannheim, Deutschland, 68307
fa-info@de.pepperl-fuchs.com
https://www.pepperl-fuchs.com
