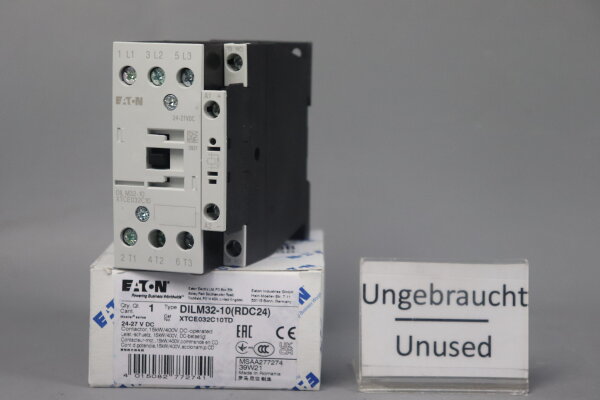

Typ DILM32-10(RDC24)
Polzahl 3polig
Kontaktart 3 Schließer
Hilfskontaktart 1 Schließer
Nennspannung 24V/DC
Steuerspannung (min.) 24V/DC
Steuerspannung (max.) 27V/DC
Steuerspannungs-Bereich 24 - 27 V/DC
Schaltspannung (max.) 400V/AC
Laststrom 32A
Leistung 15kW
Anschluss Schraubklemme
Mechanische Lebensdauer 10 x 106
Schutzart IP00
Min. Temperatur -25°C
Max. Temperatur +60°C
Breite 45mm
Höhe 85mm
Tiefe 97mm
Bemessungsbetriebsleistung bei AC-3, 400 V 15kW
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 0
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45A
Bemessungssteuerspeisespannung AC 50 Hz 0-0V
Bemessungssteuerspeisespannung AC 60 Hz 0-0V
Bemessungssteuerspeisespannung DC 24-27V
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung AC 50 Hz 24-690V
Betriebsspannung AC 60 Hz 24-690V
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 15A
Bemessungsbetriebsleistung bei AC-4, 400 V 7kW
Bemessungsbetriebsleistung NEMA 14.9kW
