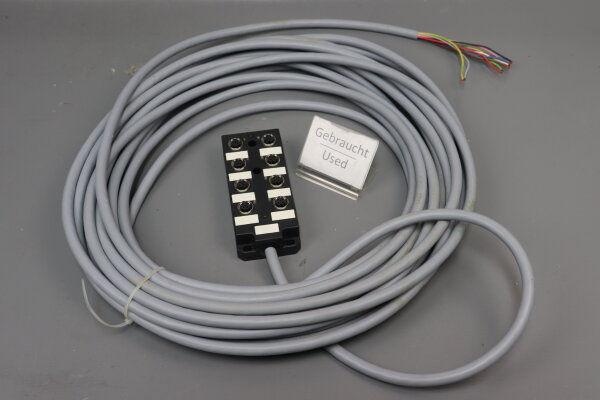

damaged cable
Technische Daten
| Betriebsspannung |
24 V DC |
| Betriebsstrom je Kontakt |
max. 4 A |
| Verriegelung der Steckplätze |
Schraubgewinde (M12×1 mm) |
| Signale pro Steckplatz |
1 - (31-32) |
| Summenstrom |
max. 10 A |
Allgemeine Daten
| Temperaturbereich |
-20...+80 °C |
| Schutzart |
IP67 in gestecktem und verschraubtem Zustand (EN 60529) |
| Abmessungen H×B×T |
127.5×54.5×25 mm |
Leitungen
| Adernzahl/-querschnitt |
8× 0.34 + 3× 0.75 mm² |
| Aderisolation |
PVC |
| Schleppkettenwerte |
2 Mio. |
| Außen-Ø |
8.1 mm ±5% |
| Kabelkennung |
362 |
| Kabeltyp |
2 (PUR/PVC) |
| Zulassung (Kabel) |
UL (AWM-Style 20549/1731), CE conform |
| Kabelgewicht [g/m] |
115,5 g |
| Material (Leiter) |
Cu-Litze, blank |
| Widerstand (Leiter) |
max. 57 Ω/km (0.34 mm²), max. 26 Ω/km (0.75 mm²); (20 °C) |
| Einzeldraht-Ø (Leiter) |
0.15 mm (0.34 mm²); 0.2 mm (0.75 mm²) |
| Aufbau (Leiter) |
19× 0.15 mm (0.34 mm²); 24× 0.2 mm (0.75 mm²); (Litzenklasse 5) |
| Querschnitt (Leiter) |
8× 0.34 + 3× 0.75 mm² |
| AWG |
ähnlich AWG 22 (0.34 mm²); ähnlich AWG 18 (0.75 mm²) |
| Material (Aderisolierung) |
PVC |
| Materialeigenschaften (Aderisolierung) |
FCKW-, cadmium-, silikon- und bleifrei |
| Shore-Härte (Aderisolierung) |
43 ±5 D |
| Ader-Ø inkl. Isolierung |
1.3 mm ±5% (0.34 mm²); 1.8 mm ±5% (0.75 mm²) |
| Adernfarbe/Nummerierung |
ws, vi, gn, ge, gr, rs, rt, sw+br, bl, gnge längsgestreift |
| Verseilverbund |
2 Adern mit Füller verseilt, darüber 9 Adern verseilt |
| Schirmung |
nein |
| Material (Mantel) |
PUR/PVC |
| Materialeigenschaften (Mantel) |
FCKW-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig |
| Außen-Ø (Mantel) |
8.1 mm ±5% |
| Farbe (Mantel) |
grau |
| Mantelfarbe |
grau |
| chemische Beständigkeit |
gute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404) |
| thermische Beständigkeit |
flammwidrig nach UL 1581, horizontaler Flammtest/CSA FT2 / IEC 60332-1, IEC 60332-2-2 |
| Nennspannung |
U0/U 300/300 V AC |
| Prüfspannung |
2000 V AC |
| Strombelastbarkeit |
nach DIN VDE 0298-4 |
| Temperaturbereich (fest) |
-30...+80 °C |
| Temperaturbereich (fest) |
-30...+80 °C |
| Temperaturbereich (bewegt) |
-5...+70 °C |
| Temperaturbereich (bewegt) |
-5...+70 °C |
| Biegeradius (fest) |
5× Außen-Ø |
| Biegeradius (bewegt) |
10× Außen-Ø |
| Biegeradius (bewegt) |
10× Außen-Ø |
| Anzahl Biegezyklen (Schleppkette) |
max. 2 Mio. (25 °C) |
| Verfahrgeschwindigkeit (Schleppkette) |
max. 2 m/s |
| Beschleunigung (Schleppkette) |
max. 10 m/s² |
| Material (Mantel) |
PUR/PVC (UL/CSA) |
Kontaktbelegung
| PIN 1 |
(+) |
| PIN 3 |
(-) |
| PIN 4 |
(NO)/(S1) |
| PIN 5 |
(Erde) |
| LED-Anzeige Kontaktbelegung |
LED (grün): Power / LED (gelb): (S1) |
| Herstellerartikelnummer |
27868 |
| Item information |
Value |
| Shipping weight: |
3,50 kg
|
| Item weight: |
2,10 kg
|
| Dimensions
( Length × Width × Height ):
|
33,00 × 23,00 × 13,00 cm |
| Zustand / Condition: |
Gebraucht, beschädigt / Used, damaged |
