| Produktmerkmale |
| Elektrische Ausführung |
NPN |
| Ausgangsfunktion |
Schließer |
| Schaltabstand [mm] |
10 |
| Gehäuse |
Zylindrisch |
| Abmessungen [mm] |
Ø 20 / L = 92 |
| Elektrische Daten |
| Betriebsspannung [V] |
10...36 DC |
| Stromaufnahme [mA] |
15; (24 V) |
| Schutzklasse |
II |
| Verpolungsschutz |
ja |
| Ausgänge |
| Elektrische Ausführung |
NPN |
| Ausgangsfunktion |
Schließer |
| Max. Spannungsabfall Schaltausgang DC [V] |
2,5 |
| Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] |
250 |
| Schaltfrequenz DC [Hz] |
300 |
| Kurzschlussschutz |
ja |
| Ausführung Kurzschlussschutz |
getaktet |
| Überlastfest |
ja |
| Erfassungsbereich |
| Schaltabstand [mm] |
10 |
| Realschaltabstand Sr [mm] |
10 ± 10 % |
| Arbeitsabstand [mm] |
0...8,1 |
| Genauigkeit / Abweichungen |
| Korrekturfaktor |
Stahl: 1 / Edelstahl: 0,7 / Messing: 0,4 / Aluminium: 0,3 / Kupfer: 0,2 |
| Hysterese [% von Sr] |
1...15 |
| Schaltpunktdrift [% von Sr] |
-10...10 |
| Umgebungsbedingungen |
| Umgebungstemperatur [°C] |
-25...80 |
| Schutzart |
IP 65 |
| Zulassungen / Prüfungen |
| EMV |
| EN 60947-5-2 |
|
| EN 55011 |
Klasse B |
|
| Mechanische Daten |
| Gehäuse |
Zylindrisch |
| Einbauart |
nicht bündig einbaubar |
| Abmessungen [mm] |
Ø 20 / L = 92 |
| Werkstoffe |
PBT; LED-Fenster: PC |
| Anzeigen / Bedienelemente |
| Anzeige |
| Schaltzustand |
1 x LED, gelb |
|
| Zubehör |
| Lieferumfang |
|
| Bemerkungen |
| Verpackungseinheit |
1 Stück |
| Elektrischer Anschluss |
| Anschluss |
Anschlussklemmen: ...2,5 mm²; Leitungsmantel: Ø 4,5...10 mm |
| Item information |
Value |
| Shipping weight: |
0,30 kg
|
| Item weight: |
0,10 kg
|
| Dimensions
( Length × Width × Height ):
|
16,00 × 14,00 × 14,00 cm |

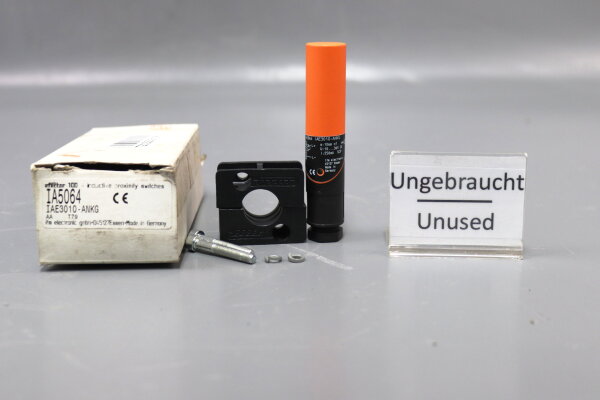

| Zustand / Condition: |
Ungebraucht in OVP / Unused in box |
