| Ventilfunktion |
5/2 monostabil |
| Betätigungsart |
elektrisch |
| Baubreite [mm] |
32 |
| Normalnenndurchfluss [l/min] |
1.300 |
| Betriebsdruck [bar] |
0 bis 10 |
| Konstruktiver Aufbau |
Teller-Sitz |
| Rückstellart |
mechanische Feder |
| Nennweite [mm] |
7 |
| Rastermaß [mm] |
33 |
| Abluftfunktion |
drosselbar |
| Dichtprinzip |
weich |
| Einbaulage |
beliebig |
| Handhilfsbetätigung |
tastend |
| Steuerart |
vorgesteuert |
| Steuerluftversorgung |
extern |
| Strömungsrichtung |
nicht reversibel |
| Überdeckung |
negative Überdeckung |
| Steuerdruck [bar] |
1,5 bis 10 |
| b-Wert |
0.29 |
| C-Wert [l/sbar] |
5,50 |
| Max. Schaltfrequenz [Hz] |
3 |
| Schaltzeit aus [ms] |
36 |
| Schaltzeit ein [ms] |
12 |
| Betriebsmedium |
Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium |
Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK |
1 - niedrige Korrosionsbeanspruchung |
| Lagertemperatur [°C] |
-40 bis 60 |
| Mediumstemperatur [°C] |
-10 bis 60 |
| Steuermedium |
Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur [°C] |
-5 bis 40 |
| Produktgewicht [g] |
300 |
| Befestigungsart |
auf PR-Leiste
mit Durchgangsbohrung
wahlweise: |
| Anschluss Steuerluft 14 |
G1/8 |
| Pneumatischer Anschluss 1 |
G1/4 |
| Pneumatischer Anschluss 2 |
G1/4 |
| Pneumatischer Anschluss 3 |
G1/4 |
| Pneumatischer Anschluss 4 |
G1/4 |
| Pneumatischer Anschluss 5 |
G1/4 |
| Werkstoffhinweis |
RoHS konform |
| Werkstoff Dichtungen |
NBR
TPE-U(PU) |
| Werkstoff Gehäuse |
Aluminium-Druckguss |
| Max. positiver Prüfimpuls bei 0 Signal [µs] |
2.200 |
| Max. negativer Prüfimpuls bei 1 Signal [µs] |
3.700 |
| Anschluss Steuerabluft 84 |
M5 |
| Shipping weight: |
0,80 kg
|
| Item weight: |
0,30 kg
|
| Dimensions
( Length × Width × Height ):
|
16,00 × 14,00 × 14,00 cm |

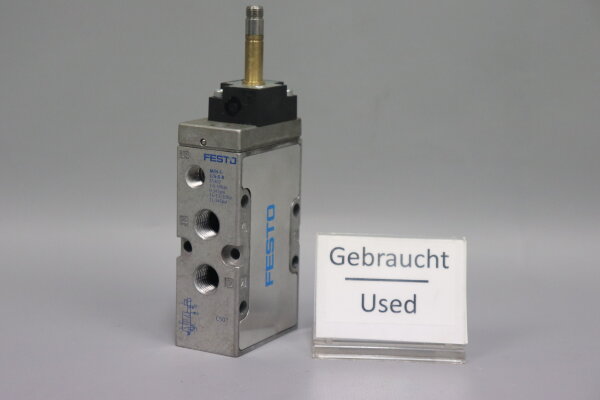

| Zustand / Condition: |
Gebraucht / Used |
